R07年度最後の物つくりゼミ（教育学部）の講師をつとめました
いよいよ初冬です。寒くなってくればテーマは「静電気」です。愛知の田中さんの静電気メーターが最高ですが、自分にはPICが分からない。webを探すとトランジスターを3つ（ダーリントン結合）使った例がhitしました。簡単に作れますが、部品の配置やシールドが難しくなかなか再現性が無いので、諦めました。
そこで、例によって舘先生（信州大）の御助言で、FET+2SC1815で負電荷専用のcheckerを考えました。

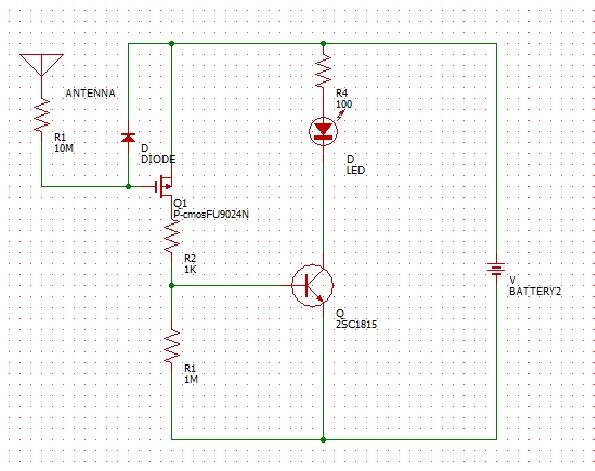

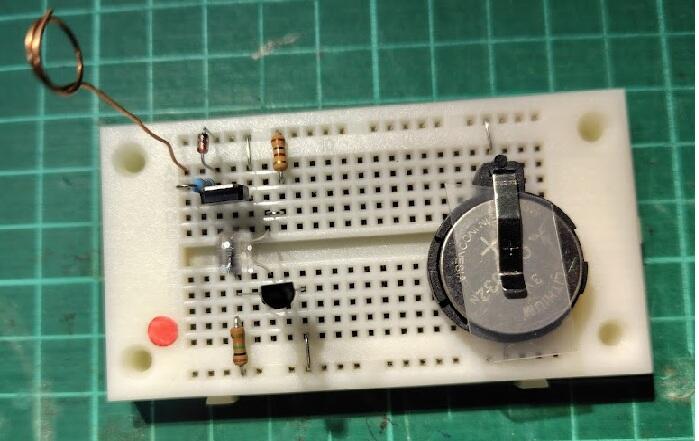

面白い回路です（図１）。このcheckerにはスイッチはありません。電源にはコイン電池を使用。CR2032で半年くらいは電源ONで持つと思います。100均のケースに入れると様になります。あるいは空中配線で、ジャム等の入って居たガラス瓶に入れるのもよいかと。
ストローをティシュでこすってアンテナに近づけると（接触させると面倒です）LEDが点灯します。Resetボタンもなく、ダイオードを使って、漏れ電流で電荷を中和しています。もしも、作成する場合はこの部品を使ってください。
